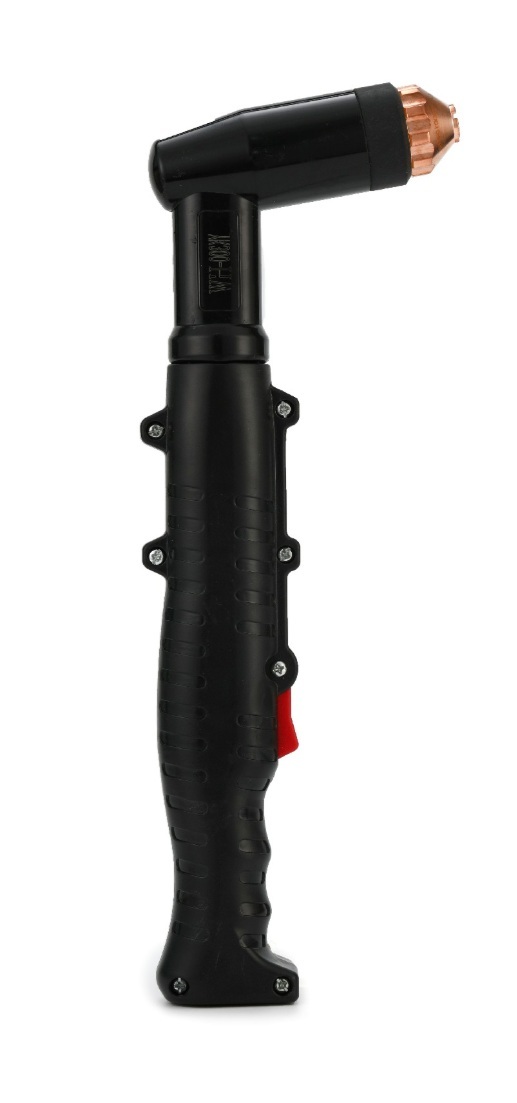

Голова ручного плазмотрона YK330-HW
Плазмотрон YK330-HW для станков плазменной резки
Высокоточный плазмотрон с двойным водяным охлаждением для резки металла до 60 мм
YK330-HW — промышленный плазмотрон машинного типа, предназначенный для автоматизированной плазменной резки углеродистых и нержавеющих сталей, алюминия, меди и других токопроводящих материалов. Модель разработана для работы в составе установок плазменной резки с током от 60 до 400 А и обеспечивает высокую точность обработки при длительной непрерывной эксплуатации.
Ключевой особенностью плазмотрона является система двойного водяного охлаждения электрода и сопла. Такое решение значительно увеличивает ресурс расходных материалов, обеспечивает стабильность плазменной дуги и позволяет получать качественный рез при обработке толстолистового металла.
Область применения
Плазмотрон YK330-HW используется для:
- автоматизированной плазменной резки листового металла;
- изготовления металлоконструкций;
- производства резервуаров и емкостного оборудования;
- машиностроения;
- судостроения;
- энергетического оборудования;
- заготовительного производства.
Конструктивные особенности
Конструкция плазмотрона включает:
- корпус плазмотрона;
- защитный экран;
- большое и малое фиксирующие кольца;
- вихревое кольцо;
- электрод;
- режущее сопло;
- водоохлаждаемый канал электрода;
- водоохлаждаемый канал сопла;
- газовый тракт;
- высокочастотный узел поджига дуги.
Оптимизированная конструкция газового канала обеспечивает более высокую концентрацию энергии плазменной дуги, улучшает перпендикулярность реза и снижает образование грата на кромке заготовки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | YK330-HW |
| Тип оборудования | Плазмотрон машинной резки |
| Рабочий ток | 60–400 А |
| Способ поджига дуги | HF (высокочастотный) |
| Охлаждение | Двойное водяное охлаждение |
| Режим работы | 100% ПВ |
| Качественная резка углеродистой стали | 6–40 мм |
| Максимальная толщина резки | до 60 мм |
| Рабочее давление газа | 0,45–0,60 МПа |
| Максимальное давление газа | 0,60 МПа |
| Максимальное давление охлаждающей жидкости | 1,5 МПа |
| Расход охлаждающей жидкости | до 4 л/мин |
| Стандартная длина кабель-пакета | 7,1 м |
| Максимальная длина кабель-пакета | до 25 м |
| Тип охлаждения расходников | Электрод и сопло с водяным охлаждением |
Используемые газы
В зависимости от технологии резки плазмотрон может работать с различными газами:
- сжатый воздух;
- кислород;
- азот;
- аргон-водородные смеси;
- комбинированные технологические газы.
Для экранирующего газа используются сжатый воздух или азот.
Преимущества YK330-HW
- двойное водяное охлаждение электрода и сопла;
- увеличенный срок службы расходных материалов;
- стабильная плазменная дуга;
- высокая скорость резки;
- качественная обработка металла толщиной до 40 мм;
- возможность резки металла толщиной до 60 мм;
- минимальное количество грата;
- высокая перпендикулярность реза;
- совместимость с большинством промышленных источников плазменной резки мощностью до 400 А.
Комплектация
- плазмотрон YK330-HW;
- комплект расходных материалов;
- соединительный кабель-пакет;
- руководство по эксплуатации.
Дополнительно поставляются электроды, сопла, вихревые кольца, защитные экраны, держатели сопел и другие запасные части для сервисного обслуживания оборудования.
